تفاوت چیلر آب خنک و هوا خنک؛ راهنمای مهندسی انتخاب + جدول مقایسه

انتخاب بین چیلر آب خنک و چیلر هوا خنک یکی از تصمیم‌های اصلی در طراحی سیستم سرمایش کارخانه است. هر دو بر پایه‌ی سیکل تبرید تراکمی (کمپرسور، کندانسور، شیر انبساط و اواپراتور) کار می‌کنند و تفاوتشان در طراحی کندانسور و نحوه‌ی دفع حرارت است. در این مقاله از تیم مهندسی چیلر صنعتی البرز، این دو را از نظر ترمودینامیک و هزینه‌ی مالکیت مقایسه می‌کنیم.

پاسخ کوتاه: کدام را انتخاب کنیم؟

• آب خنک: مناسب ظرفیت‌های بالا، کارکرد پیوسته و جایی که آب باکیفیت و موتورخانه‌ی مناسب در دسترس است. COP بالاتر دارد، ولی برج خنک‌کننده، پمپ و تصفیه‌ی آب هم لازم است.
• هوا خنک: مناسب اکثر کارخانه‌های متوسط، مناطق کم‌آب و پروژه‌هایی که نگهداری ساده‌تر می‌خواهند. COP پایین‌تری دارد و در دمای محیط بسیار بالا افت ظرفیت می‌کند.

چیلر تراکمی آب خنک (Water-Cooled) چگونه کار می‌کند؟

در چیلر آب‌خنک، گاز داغ مبرد خروجی کمپرسور در کندانسور با آب سرد می‌شود و به مایع تبدیل می‌شود. کندانسور معمولاً از نوع مبدل شل اند تیوب است. آب گرم‌شده به برج خنک‌کننده (Cooling Tower) می‌رود و با تبخیر سطحی خنک می‌شود. شرح کارکرد برج در کولینگ تاور چیست و چگونه کار می‌کند آمده است. چون دمای آب برج به «دمای حباب تر» (Wet Bulb) محیط نزدیک می‌شود، دمای تقطیر پایین‌تری به‌دست می‌آید.

مزایای چیلر آب خنک

• COP بالاتر: دمای تقطیر پایین‌تر نسبت فشار کمپرسور را کم می‌کند و توان مصرفی به‌ازای هر کیلووات سرمایش کمتر می‌شود.
• ابعاد یونیت کوچک‌تر: کندانسور آبی فشرده است و فضای کمتری از موتورخانه اشغال می‌کند.

معایب چیلر آب خنک

• مصرف آب: تبخیر و تخلیه‌ی برج، هزینه‌ی آب و مواد شیمیایی دارد.
• رسوب و نگهداری: نیاز به سختی‌گیر، اسیدشویی دوره‌ای کندانسور و نگهداری برج. اثر کیفیت آب را در تأثیر کیفیت آب بر عملکرد چیلرهای صنعتی بخوانید.

برای بررسی جزئیات خرید این نوع، راهنمای خرید چیلر آب خنک و چیلر تراکمی آب‌خنک را ببینید.

چیلر تراکمی هوا خنک (Air-Cooled) چیست؟

در چیلر هواخنک، کندانسور شبکه‌ای از لوله‌های مسی و فین‌های آلومینیومی (تخت یا V-Type) است و الکتروفن‌ها هوای محیط (دمای خشک یا Dry Bulb) را از روی کویل عبور می‌دهند. حرارت مستقیم به هوا دفع می‌شود و مدار آب کندانسور وجود ندارد.

مزایای چیلر هوا خنک

• حذف برج و پمپ کندانسور: لوله‌کشی ساده‌تر و نقاط خرابی کمتر.
• مصرف آب صفر: انتخاب مناسب برای مناطق کم‌آب.
• نگهداری ساده‌تر: رسوب آب وجود ندارد و عمده‌ی کار، تمیزکاری کویل و بازرسی فن‌هاست. برنامه‌ی کامل را در راهنمای نگهداری و طول عمر چیلر صنعتی ببینید.

معایب چیلر هوا خنک

• COP کمتر: دمای تقطیر به دمای خشک هوا وابسته است و در روزهای گرم بالا می‌رود.
• افت ظرفیت در دمای محیط بالا: برای شرایط گرم باید مدل High Ambient انتخاب شود.
• فضای باز و جریان هوای آزاد: پشت‌بام یا محوطه با مسیر هوای بدون مانع.

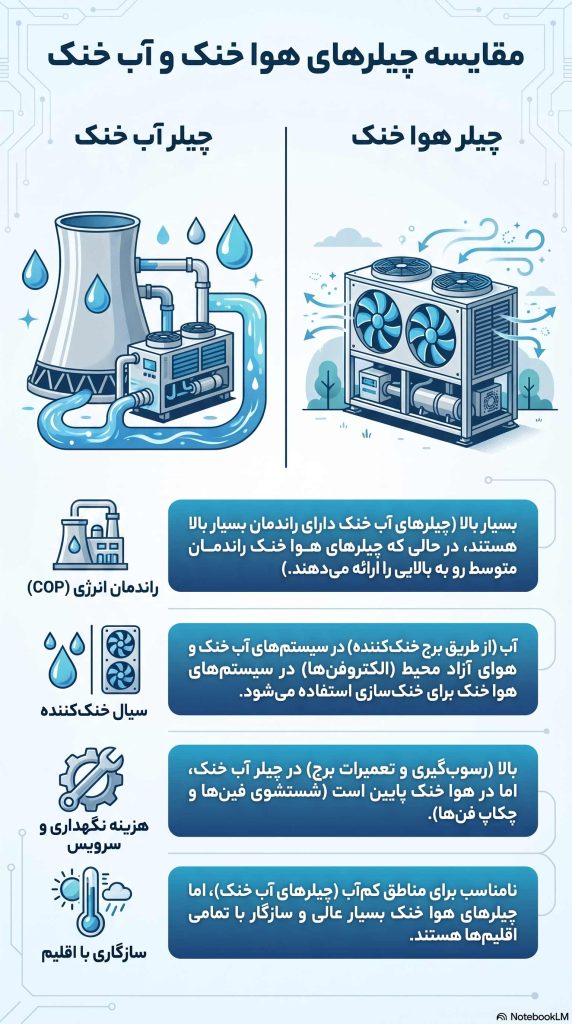

جدول مقایسه مهندسی: آب خنک در برابر هوا خنک

مقادیر COP، بازه‌های متداول در طراحی صنعتی است و مقدار دقیق به مدل کمپرسور، مبرد و شرایط کاری بستگی دارد.

هزینه‌ی انرژی: یک مثال محاسباتی

برای بار سرمایش ۵۰۰ کیلووات و ۶۰۰۰ ساعت کارکرد در سال، توان الکتریکی کمپرسور برابر بار تقسیم بر COP است. با COP برابر ۴.۶ (آب‌خنک) حدود ۱۰۹ کیلووات و با COP برابر ۳.۲ (هواخنک) حدود ۱۵۶ کیلووات. اختلاف حدود ۴۷ کیلووات در سال تقریباً ۲۸۵ هزار کیلووات‌ساعت می‌شود. این عدد مصرف فن برج و پمپ‌های کندانسور در مدل آب‌خنک را شامل نمی‌شود و آن‌ها بخشی از این اختلاف را جبران می‌کنند. بنابراین مقایسه‌ی نهایی باید روی هزینه‌ی مالکیت (انرژی + آب + نگهداری + سرمایه) انجام شود. برای تخمین مصرف، مصرف برق چیلر چقدر است؟ را بخوانید.

دیدگاه مهندسی البرز: برای بسیاری از کارخانه‌های متوسط (تزریق پلاستیک، دارو، صنایع غذایی)، چیلر هواخنک با کندانسور V-Type به‌دلیل حذف برج، پمپ و تصفیه‌ی آب، ریسک توقف تولید را کم می‌کند. هزینه‌ی این انتخاب، مصرف برق بیشتر است. برای بار زیاد و کارکرد پیوسته، باید هزینه‌ی مالکیت محاسبه شود و بر اساس آن تصمیم گرفت.

چه زمانی کدام را انتخاب کنیم؟

• آب خنک را انتخاب کنید اگر: ظرفیت بسیار بالا نیاز دارید، کارکرد ۲۴ ساعته است، آب باکیفیت و ارزان در دسترس است و برای نگهداری برج تیم فنی دارید.
• هوا خنک را انتخاب کنید اگر: آب محدود یا گران است، می‌خواهید وابستگی به برج را حذف کنید، فضای باز مناسب دارید و ظرفیت متوسط است.

برای مقایسه‌ی کلی‌تر انواع چیلر، انواع چیلر صنعتی را ببینید.

پرسش‌های متداول

در مناطق با رطوبت بالا (مثل شمال یا جنوب کشور) کدام چیلر بهتر است؟

در هوای شرجی، دمای حباب تر بالاست و برج خنک‌کننده نمی‌تواند آب را به دمای پایین برساند، پس مزیت COP چیلر آب‌خنک کم می‌شود. چیلر هواخنک نیز در دمای خشک بالا افت ظرفیت دارد و باید مدل High Ambient انتخاب شود. تصمیم نهایی باید بر اساس دمای طراحی محلی (خشک و تر) و دسترسی به آب گرفته شود.

آیا می‌توان چیلر هوا خنک را در موتورخانه نصب کرد؟

معمولاً خیر. چیلر هواخنک به حجم زیادی هوای تازه نیاز دارد. در فضای بسته بدون هواکش و کانال طراحی‌شده، هوای گرم دوباره مکیده می‌شود (Short Circuiting)، فشار تقطیر بالا می‌رود و خطای High Pressure رخ می‌دهد.

چرا قیمت یونیت چیلر هوا خنک بیشتر است؟

کویل مسی-آلومینیومی بزرگ‌تر و الکتروفن‌ها قیمت یونیت را بالا می‌برند. در عوض هزینه‌ی برج خنک‌کننده، پمپ‌ها و لوله‌کشی کندانسور حذف می‌شود و باید قیمت کل پروژه مقایسه شود.

کدام نوع برای تزریق پلاستیک مناسب‌تر است؟

برای بیشتر کارگاه‌های تزریق با ظرفیت متوسط، چیلر هواخنک انتخاب رایج است. محاسبه‌ی بار حرارتی در کاربرد چیلر صنعتی در تزریق پلاستیک آمده است.
