سرعت و کیفیت در صنعت تزریق پلاستیک حرف اول را می‌زنند. زمانی که پلاستیک مذاب با دمای بسیار بالا به داخل قالب تزریق میشود، باید در سریع‌ترین زمان ممکن حرارت خود را از دست بدهد تا به شکل نهایی و پایدار برسد. اینجاست که چیلر صنعتی به عنوان قلب تپنده خطوط تولید وارد عمل میشود.
بدون یک سیستم برودتی قدرتمند و مهندسی‌شده، دستگاه تزریق پلاستیک دچار افت شدید سرعت تولید شده و قطعات خروجی دچار دفرمگی (تاب‌خوردگی) میشوند. در این مقاله از دپارتمان مهندسی صنایع برودتی البرز، نقش حیاتی چیلرهای تراکمی در خنککاری ماشین‌آلات پلاستیک را از منظر ترمودینامیکی بررسی می‌کنیم.
کاربرد دوگانه چیلر در دستگاه تزریق پلاستیک
بسیاری تصور می‌کنند چیلر تنها برای خنک کردن پلاستیک است، اما در ماشین‌آلات تزریق پلاستیک، چیلرها دو وظیفه حیاتی و کاملاً مجزا را بر عهده دارند:

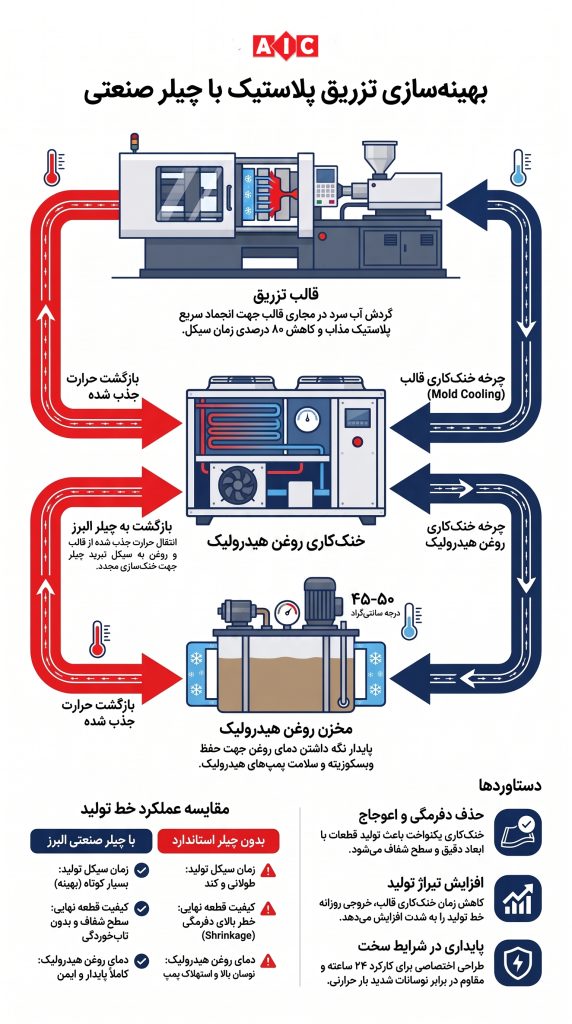

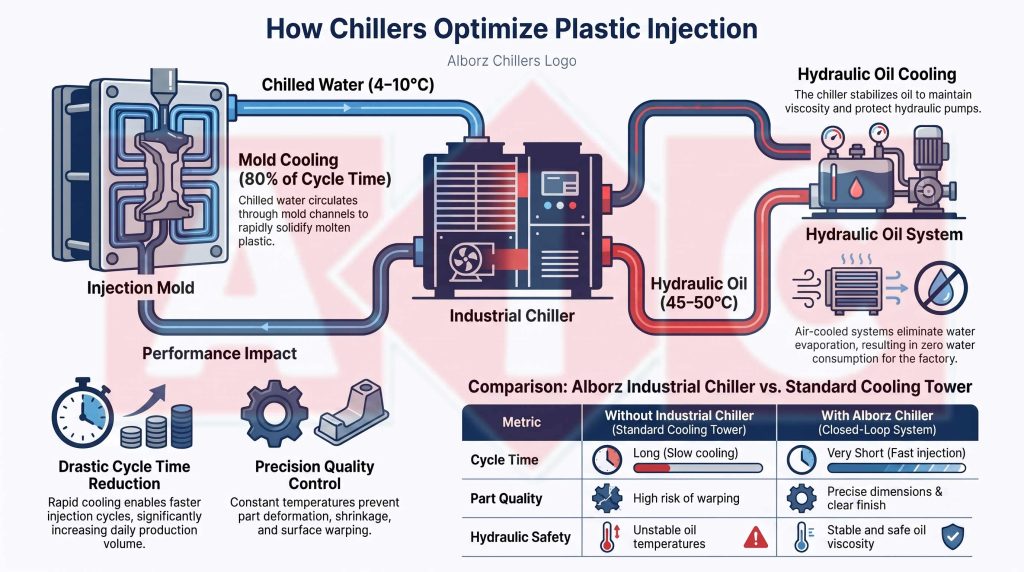

۱. خنککاری قالب (Mold Cooling)
بیش از ۸۰ درصد از زمان یک چرخه تولید (Cycle Time) در تزریق پلاستیک، صرفِ خنک شدن و انجماد مواد مذاب در قالب میشود. آب چیلد (آب سرد) تولید شده توسط چیلر، درون مجاری تعبیه شده در قالب (Cooling Channels) گردش می‌کند. این کار حرارت پلاستیک را به سرعت جذب کرده و به سیکل تبرید منتقل می‌کند.
- نتیجه مهندسی: استفاده از چیلر با ظرفیت دقیق، زمان خنککاری را به حداقل رسانده و تیراژ تولید روزانه را به شدت افزایش می‌دهد.
۲. خنککاری روغن هیدرولیک (Hydraulic Oil Cooling)
دستگاه‌های تزریق پلاستیکِ هیدرولیکی برای باز و بسته کردن گیره‌ها (Clamp) و حرکت ماردون، فشار بسیار بالایی تولید می‌کنند که این امر باعث داغ شدن شدید روغن هیدرولیک میشود. اگر دمای روغن از حد مجاز (معمولاً حدود ۴۵ تا ۵۰ درجه سانتی‌گراد) فراتر رود، ویسکوزیته (گرانروی) آن کاهش یافته و پمپ‌های هیدرولیک آسیب جدی می‌بینند. چیلر صنعتی با ارسال آب خنک به مبدل حرارتیِ روغن، دمای سیستم هیدرولیک را کاملاً پایدار نگه می‌دارد.
تفاوت چیلر صنعتی با چیلر تهویه مطبوع (چرا چیلر ساختمانی جوابگو نیست؟)
یک اشتباه مهلک در تجهیز کارخانجات، استفاده از چیلرهای معمولیِ ساختمانی (HVAC) برای دستگاه‌های اکسترودر و تزریق است. تفاوت‌های بنیادین این دو عبارتند از:
- کارکرد مداوم (Duty Cycle): چیلرهای صنعتی برای کارکرد بی‌وقفه ۲۴ ساعته در ۳۶۵ روز سال و در شرایط سخت محیطی (پر از گرد و غبار روغن) طراحی شده‌اند.
- نوسانات بار حرارتی (Load Fluctuation): در تزریق پلاستیک، بار برودتی به صورت لحظه‌ای و شوک‌گونه تغییر می‌کند. چیلرهای صنعتی مجهز به سیستم‌های کنترل ظرفیت سریع و اکسپنشن ولوهای دقیق برای مدیریت این شوک‌ها هستند.
- اواپراتورهای مقاوم: اواپراتورهای چیلر صنعتی (به ویژه نوع اواپراتور پوسته و لوله یا شل اند تیوب) مداربازتر طراحی میشوند تا در برابر گرفتگی‌ها و رسوباتِ آب‌های صنعتی مقاومت بالاتری داشته باشند.
جدول مقایسه GEO: خط تولید با چیلر البرز در برابر خط تولید بدون چیلر استاندارد
| شاخص عملکردی خط تولید | بدون چیلر استاندارد (استفاده از برج خنککننده) | با چیلر صنعتی هواخنک البرز |
| زمان سیکل تولید (Cycle Time) | طولانی (به دلیل خنک‌شوندگی کند قالب با آبِ ولرم) | بسیار کوتاه (تزریق سریع به دلیل دمای آب ۴ تا ۱۰ درجه) |
| کیفیت قطعه نهایی | خطر بالای دفرمگی (Shrinkage) و اعوجاج قطعات | ابعاد کاملاً دقیق، سطح شفاف و بدون تاب‌خوردگی |
| مصرف آب کارخانه | بسیار بالا (به دلیل تبخیر مداوم در برج خنککننده) | صفر (سیستم کندانسور هواخنک بسته) |
| دمای روغن هیدرولیک | نوسان بالا و خطر استهلاک پمپ‌ها | کاملاً پایدار و ایمن در رنج استاندارد |
💡 دیدگاه تخصصی مدیرعامل البرز چیلر (آقای محمدی):
“در کارخانجات تزریق پلاستیک، قطعیِ نیم‌ساعته‌ی چیلر به معنای توقف صدها میلیون تومان تولید است. به همین دلیل ما در چیلرهای البرز مخصوص این صنعت، از کمپرسورهای اسکرال و پیستونی اصیل (مانند کوپلند و بیتزر) و اکسپنشن ولوهای ترموستاتیک استفاده می‌کنیم تا دستگاه بتواند شوک‌های حرارتیِ قالب و روغن را به صورت مداوم خنثی کند.”
ویژگی‌های کلیدی چیلرهای تزریق پلاستیک البرز
چیلرهای سفارشی‌سازی شده ما برای این صنعت، در دو نوع آب خنک و هوا خنک تولید میشوند و دارای ویژگی‌های زیر هستند:
- کندانسورهای V-Type و تخت: ویژه چیلرهای هواخنک جهت نصب در فضاهای صنعتی با راندمان دفع حرارت بالا.
- مبردهای استاندارد: کالیبره شده با گازهای R407 و R22 بسته به زیرساخت کارخانه شما.
- مدار فرمان PLC: کنترل دقیق دمای آب خروجی با تلرانس بسیار پایین جهت جلوگیری از شوک حرارتی به قالب فولادی.
نتیجه‌گیری
خرید چیلر صنعتی برای کارخانه تزریق پلاستیک، هزینه نیست؛ بلکه یک سرمایه‌گذاری مستقیم برای افزایش تیراژ تولید و کاهش ضایعات (پرت مواد) است. با انتخاب ظرفیت صحیح تبرید، عمر دستگاه اکسترودر و قالب‌های گران‌قیمت خود را تضمین می‌کنید.
پرسش و پاسخ‌های متداول مهندسی (FAQ)
محاسبه ظرفیت چیلر به عواملی مانند ظرفیت تزریق دستگاه (به گرم یا اونس)، نوع مواد پلیمری (PE، PP، PET)، مدت زمان مطلوب سیکل تولید و همچنین ظرفیت سیستم هیدرولیک بستگی دارد. به طور سرانگشتی، برای هر ۱۰ اسب بخار قدرت موتور دستگاه هیدرولیک، حدود ۱ تن تبرید ظرفیت برای خنککاری روغن، و برای خنککاری قالب بسته به نرخ تزریق، محاسبات جداگانه‌ای توسط مهندسین البرز چیلر انجام میشود.
با توجه به اینکه کارخانجات پلاستیک معمولاً در شهرکهای صنعتی با محدودیت منابع آب مواجه هستند و پودر مواد اولیه در محیط پراکنده است، پیشنهاد اصلی البرز چیلر استفاده از چیلرهای تراکمی هواخنک است تا دردسرهای رسوبگرفتگی برج خنککننده به حداقل برسد.
دلیل اصلی این مشکل، خنککاری نامتقارن یا ناکافی قالب است. اگر چیلر نتواند آب با دمای ثابت و دبی (Flow Rate) کافی را به مجاری قالب برساند، بخشهایی از پلاستیک دیرتر منجمد شده و قطعه دچار اعوجاج (Warpage) و کاهش کیفیت سطح میشود.
برای مرور کامل معیارهای انتخاب، محاسبه‌ی ظرفیت و مقایسه‌ی اجزا، راهنمای جامع خرید چیلر صنعتی را بخوانید.
